聯 軸 器

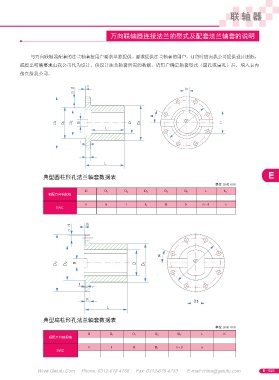

萬向聯軸器連接法蘭的型式及配套法蘭軸套的說明
與萬向聯軸器配套的法蘭軸套按用戶要求單獨提供。要求提供法蘭軸套的用戶，訂貨時應向我公司提供設計圖紙，
或提出明確要求由我公司代為設計。供設計法蘭軸套所需的數據，請用戶確定軸套型式（圓孔或扁孔）后，填入表內
傳真給我 哸。
E
典型圓柱形孔法蘭軸套數據表
單位 Unit: mm
D D 1 D 2 D 3 D 4 D 5 L L 1
相配萬向軸規格
k h t t 1 B b n - d α
SWC
典型扁柱形孔法蘭軸套數據表
單位 Unit: mm
D D 1 D 2 D 3 D 4 L K
相配萬向軸規格
h t B B 1 n - d α
SWC
