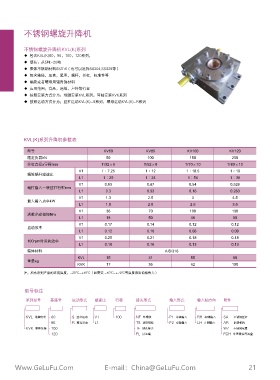

不銹鋼螺旋升降機
不銹鋼螺旋升降機KVL(K)系列
◆ 包含KVL(K)60，85，100，120系列，
◆ 載荷：從5噸-20噸
◆ 整體不銹鋼材料SS316（也可以選擇SS304,SS329等）
◆ 包含箱體，壓蓋，尾罩，蝸桿，絲杠，標準件等
◆ 蝸輪或者螺母用錫青銅材料
◆ 應用范圍：食品，造紙，戶外等行業
◆ 按照安裝方式分為：地腳安裝KVL系列，耳軸安裝KVK系列
◆ 按照運動方式分為：絲杠運動KVL(K)-S系列，螺母運動KVL(K)-R系列
KVL(K)系列升降機參數表
型號 KV60 KV85 KV100 KV120
額定負載kN 50 100 150 200
絲杠直徑x導程mm Tr32×6 Tr52×8 Tr70×10 Tr80×10
V1 1∶7.25 1∶12 1∶18.5 1∶19
蝸輪蝸桿減速比
L1 1∶20 1∶24 1∶56 1∶38
V1 0.83 0.67 0.54 0.526
蝸桿輸入一轉絲杠行程mm
L1 0.3 0.33 0.18 0.263
V1 1.3 2.5 3 4.5
最大輸入功率kW
L1 1.0 2.0 2.5 3.5
V1 36 70 100 130
滿載啟動扭矩Nm
L1 18 50 48 90
V1 0.17 0.14 0.12 0.12
啟動效率
L1 0.12 0.10 0.08 0.09
V1 0.25 0.21 0.18 0.18
100rpm時運轉效率
L1 0.18 0.16 0.13 0.13
箱體材料 AISI316
KVL 15 31 55 90
重量kg
KVK 17 35 62 100
注：所有系列產品的環境溫度：-20℃-+40℃（如需要 -40℃-+70℃等溫度請咨詢格魯夫）
型號標注
系列型號 基座號 運動形式 減速比 行程 接頭形式 輸入形式 輸入軸方向 附件
KVL 地腳安裝 60 S 絲杠運動 V1 100 NF 外螺紋 P1 單軸輸入 RH 右側輸入 SA 不銹鋼絲杠
85 R 螺母運動 L1 TS 球形鉸接 P2 雙軸輸入 LH 左側輸入 AR 防轉機構
KVK 箱體鉸接 100 TF 銷孔接頭 WZ 不銹鋼尾罩
120 FL 法蘭端 FCH 外置限位開關盒
