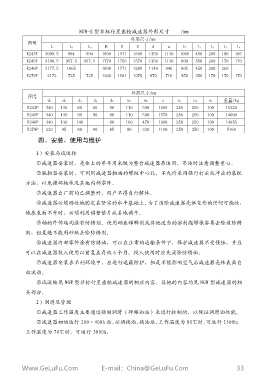

P. 34
NGW-S 型 非 標 行 星 齒 輪 減 速 器 外 形 尺 寸 /mm
外 形 尺 寸 /mm
圖 號
L L1 L2 B H D A a h l1 l2 l3 l4
K243P 3098.5 994 994 1800 1971 1600 1350 1130 1000 450 200 180 105
K245P 3198.5 957.5 957.5 1770 1756 1570 1350 1130 800 550 200 170 170
K246P 3177.5 1065 1800 1771 1600 1140 940 805 450 200 260
K279P 2172 725 725 1260 1181 1070 870 710 550 350 170 170 170
外 形 尺 寸 /mm
圖 號
d1 d2 d3 d4 d5 m1 m2 e n1 n2 n3 重 量 /kg
K243P 340 130 80 60 86 110 500 1600 250 250 100 15324
K245P 340 130 90 90 86 110 500 1570 250 250 100 14094
K246P 340 130 140 86 100 470 1600 250 250 100 14955
K279P 220 95 80 80 65 80 330 1100 250 250 100 5160
四 、 安 裝 、 使 用 與 維 護
1） 安 裝 與 試 運 轉
① 減 速 器 安 裝 時 ， 殼 體 上 的 吊 耳 用 來 做 為 整 臺 減 速 器 吊 運 用 ， 吊 運 時 注 意 調 整 重 心 。
② 聯 軸 器 安 裝 時 ， 可 利 用 減 速 器 軸 端 的 螺 紋 中 心 孔 。 不 允 許 采 用 強 行 打 擊 或 沖 擊 的 裝 配
方 法 ， 以 免 損 壞 軸 承 及 其 他 內 部 零 件 。
③ 減 速 器 出 廠 前 均 已 調 整 好 ， 用 戶 不 得 自 行 解 體 。
④ 減 速 器 必 須 剛 性 地 固 定 在 堅 實 的 水 平 基 礎 上 。 為 了 消 除 減 速 器 殼 體 變 形 的 任 何 可 能 性 ，
地 基 表 面 不 平 時 ， 必 須 利 用 調 整 墊 片 認 真 地 調 平 。
⑤ 軸 的 外 伸 端 均 涂 有 防 銹 劑 。 使 用 硝 基 稀 釋 劑 或 其 他 適 當 的 溶 劑 能 夠 很 容 易 去 除 該 防 銹
劑 ， 但 是 絕 不 能 用 砂 紙 去 除 防 銹 劑 。
⑥ 減 速 器 內 部 零 件 涂 有 防 銹 油 ， 可 以 在 正 常 的 運 輸 條 件 下 ， 保 護 減 速 器 不 受 侵 蝕 ， 并 且
可 以 在 減 速 器 投 入 使 用 以 前 復 蓋 存 放 6 個 月 。 投 入 使 用 時 應 先 清 除 防 銹 油 。
⑦ 減 速 器 安 裝 在 不 利 環 境 中 ， 應 進 行 遮 蔽 防 護 ， 但 是 不 能 影 響 空 氣 沿 減 速 器 殼 體 表 面 自
由 流 動 。
⑧ 試 運 轉 見 NGW 型 非 標 行 星 齒 輪 減 速 器 的 相 應 內 容 。 其 他 的 內 容 均 見 NGW 型 減 速 器 的 相
關 部 分 。
2） 潤 滑 及 管 理
① 減 速 器 工 作 溫 度 主 要 通 過 強 制 潤 滑 （ 即 稀 油 站 ） 來 進 行 控 制 的 ， 以 保 證 潤 滑 油 性 能 。
② 減 速 器 初 始 運 行 200～ 400h 后 ，必 須 換 油 。換 油 后 ，工 作 溫 度 為 80℃ 時 ，可 運 行 1500h；
工 作 溫 度 為 70℃ 時 ， 可 運 行 3000h。
