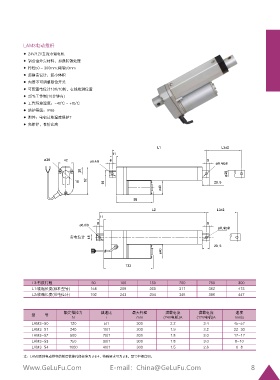

LAM3電動推桿
◆ 24V/12V直流永磁電機
◆ 鋁合金外殼材料，加強防銹處理
◆ 行程50 - 300mm;間隔50mm
◆ 超靜音設計，超小體積
◆ 內置不可調整限位開關
◆ 可配置電位計10K/10轉，在線檢測位置
◆ 25%工作制(10分鐘內)
◆ 工作環境溫度：-40℃ - +85℃
◆ 防護等級：IP66
◆ 附件：電機過熱溫度保護T
◆ 免維護，性價比高
帶電位計
L3:有效行程 50 100 150 200 250 300
L1:收縮長度(標準型號) 158 209 260 311 362 413
L2:收縮長度(帶電位計) 192 243 294 345 396 447
額定推拉力 減速比 最大行程 滿載電流 滿載電流 速度
型 號
N i mm (24V電機)A (12V電機)A mm/s
LAM3-S0 120 5/1 300 2.2 3.4 45-57
LAM3-S1 240 10/1 300 1.9 3.2 22-30
LAM3-S2 500 20/1 300 1.8 3.0 12-17
LAM3-S3 750 30/1 300 1.8 3.0 8-10
LAM3-S4 1000 40/1 300 1.5 2.6 6-8
注：LAM3系列電動推桿的前后鉸接孔徑標準為￠6.4，特殊要求可為￠8，型號中得注明。
