P. 6

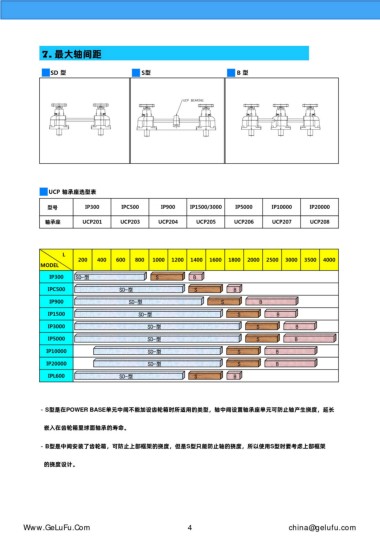

7. 最大軸間距
■ S D 型 ■ S型 ■ B 型
■
UCP 軸承座選型表
型號 IP300 IPC500 IP900 IP1500/3000 IP5000 IP10000 IP20000
軸承座 UCP201 UCP203 UCP204 UCP205 UCP206 UCP207 UCP208
L
200 400 600 800 1000 1200 1400 1600 1800 2000 2500 3000 3500 4000
MODEL
IP300 SD-型 S B
IPC500 SD-型 S B
IP900 SD-型 S B
IP1500 SD-型 S B
IP3000 SD-型 S B
IP5000 SD-型 S B
IP10000 SD-型 S B
IP20000 SD-型 S B
IPL600 SD-型 S B
- S型是在POWER BASE單元中間不能加設齒輪箱時所適用的類型，軸中間設置軸承座單元可防止軸產生撓度，延長
嵌入在齒輪箱里球面軸承的壽命。
- B型是中間安裝了齒輪箱，可防止上部框架的撓度，但是S型只能防止軸的撓度，所以使用S型時要考慮上部框架
的撓度設計。
