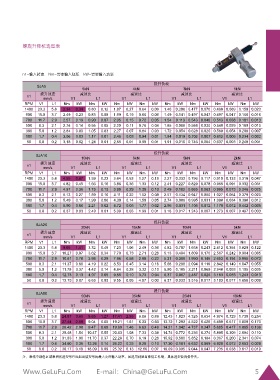

Page 7 - 方型絲桿升降機手冊
P. 7
螺旋升降機選型表
n1=輸入轉速 Nm=需要輸入扭矩 kW=需要輸入功率
提升負載
SJA5
5kN 4kN 3kN 1kN
提升速度 減速比 減速比 減速比 減速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 23.3 5.8 2.34 0.34 0.80 0.12 1.87 0.27 0.64 0.09 1.40 0.206 0.477 0.070 0.468 0.069 0.159 0.023
900 15.0 3.7 2.49 0.23 0.83 0.08 1.99 0.19 0.66 0.06 1.49 0.141 0.497 0.047 0.497 0.047 0.166 0.016
700 11.7 2.9 2.57 0.19 0.90 0.07 2.05 0.15 0.72 0.05 1.54 0.113 0.543 0.040 0.513 0.038 0.181 0.013
500 8.3 2.1 2.74 0.14 0.95 0.05 2.20 0.11 0.76 0.04 1.65 0.086 0.568 0.030 0.549 0.029 0.189 0.010
300 5.0 1.2 2.84 0.09 1.05 0.03 2.27 0.07 0.84 0.03 1.72 0.054 0.628 0.020 0.568 0.054 0.209 0.007
100 1.7 0.4 3.06 0.03 1.17 0.01 2.45 0.03 0.94 0.01 1.84 0.019 0.702 0.007 0.612 0.006 0.234 0.002
50 0.8 0.2 3.18 0.02 1.24 0.01 2.55 0.01 0.99 0.01 1.91 0.010 0.746 0.004 0.637 0.003 0.249 0.001
提升負載
SJA10
10kN 8kN 5kN 2kN
n1 提升速度 減速比 減速比 減速比 減速比
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 23.3 5.8 4.55 0.67 1.59 0.23 3.64 0.53 1.27 0.19 2.27 0.333 0.796 0.117 0.910 0.133 0.318 0.047
900 15.0 3.7 4.82 0.45 1.66 0.16 3.86 0.36 1.33 0.12 2.41 0.227 0.829 0.078 0.965 0.091 0.332 0.031
700 11.7 2.9 4.97 0.36 1.73 0.13 3.98 0.29 1.38 0.10 2.49 0.182 0.865 0.063 0.995 0.073 0.346 0.025
500 8.3 2.1 5.13 0.27 1.89 0.10 4.11 0.22 1.52 0.08 2.57 0.134 0.947 0.050 1.027 0.054 0.379 0.020
300 5.0 1.2 5.49 0.17 1.99 0.06 4.39 0.14 1.59 0.05 2.74 0.086 0.995 0.031 1.098 0.034 0.398 0.012
100 1.7 0.4 5.90 0.06 2.21 0.02 4.72 0.05 1.77 0.02 2.95 0.031 1.105 0.012 1.179 0.012 0.442 0.005
50 0.8 0.2 6.37 0.03 2.49 0.01 5.09 0.03 1.99 0.01 3.18 0.017 1.243 0.007 1.273 0.007 0.497 0.003
提升負載
SJA20
20kN 15kN 10kN 5kN
提升速度 減速比 減速比 減速比 減速比
n1 mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 23.3 5.8 9.65 1.41 3.32 0.49 7.23 1.06 2.49 0.36 4.82 0.707 1.658 0.243 2.412 0.354 0.829 0.122
900 15.0 3.7 10.27 0.97 3.62 0.34 7.70 0.73 2.71 0.26 5.13 0.484 1.809 0.170 2.567 0.242 0.904 0.085
700 11.7 2.9 10.61 0.78 3.98 0.29 7.96 0.58 2.98 0.22 5.31 0.389 1.990 0.146 2.653 0.194 0.995 0.073
500 8.3 2.1 11.37 0.60 4.19 0.22 8.53 0.45 3.14 0.16 5.68 0.298 2.094 0.110 2.842 0.149 1.047 0.055
300 5.0 1.2 11.79 0.37 4.42 0.14 8.84 0.28 3.32 0.10 5.90 0.185 2.211 0.069 2.948 0.093 1.105 0.035
100 1.7 0.4 12.73 0.13 4.97 0.05 9.55 0.10 3.73 0.04 6.37 0.067 2.487 0.026 3.183 0.033 1.243 0.013
50 0.8 0.2 12.73 0.07 6.63 0.03 9.55 0.05 4.97 0.03 6.37 0.033 3.316 0.017 3.183 0.017 1.658 0.009
提升負載
SJA50
50kN 35kN 25kN 10kN
提升速度 減速比 減速比 減速比 減速比
n1 mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 23.3 5.8 24.87 3.65 8.65 1.27 17.41 2.55 6.06 0.89 12.43 1.823 4.325 0.634 4.974 0.729 1.730 0.254
900 15.0 3.7 27.44 2.59 9.04 0.85 19.21 1.81 6.33 0.60 13.72 1.293 4.522 0.426 5.489 0.517 1.809 0.170
700 11.7 2.9 28.42 2.08 9.47 0.69 19.90 1.46 6.63 0.49 14.21 1.042 4.737 0.347 5.685 0.417 1.895 0.139
500 8.3 2.1 29.48 1.54 10.47 0.55 20.63 1.08 7.33 0.38 14.74 0.772 5.236 0.274 5.895 0.309 2.094 0.110
300 5.0 1.2 31.83 1.00 11.70 0.37 22.28 0.70 8.19 0.26 15.92 0.500 5.852 0.184 6.367 0.200 2.341 0.074
100 1.7 0.4 34.60 0.36 13.26 0.14 24.22 0.25 9.28 0.10 17.30 0.181 6.632 0.069 6.920 0.072 2.653 0.028
50 0.8 0.2 36.17 0.19 18.09 0.09 25.32 0.13 12.66 0.07 18.09 0.095 9.044 0.047 7.235 0.038 3.617 0.019
注：表格中綠色區域表明所選型號已經超出該型號的最大允許輸入功率，如選用則適當降低工作制，具體選型咨詢格魯夫。
