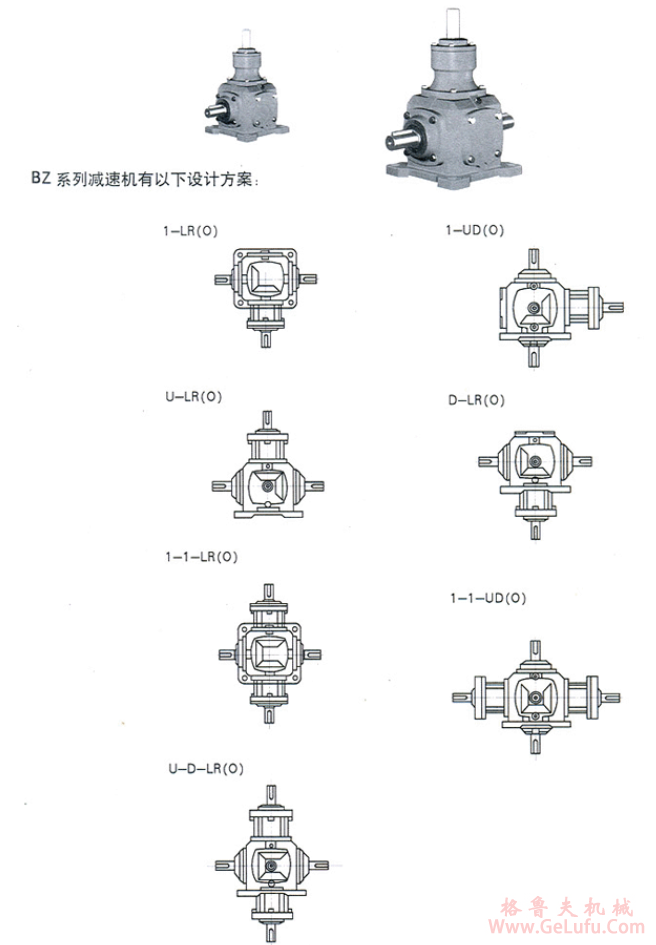

BZ系列螺旋錐齒輪轉向箱設計方案

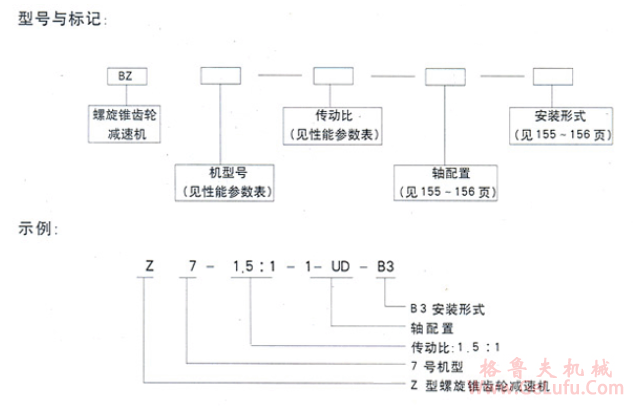

BZ系列螺旋錐齒輪轉向箱標記示例

選型：

□選型時先根據需要的輸出扭矩，即要傳遞的扭矩M2（Nm），計算出輸入功率Po(kw):

n1——輸入轉速（r/min）

i——傳動比

η——傳動效率（一般為0.98）

□確定合適工作系數fA使:

P1≥fA×Po

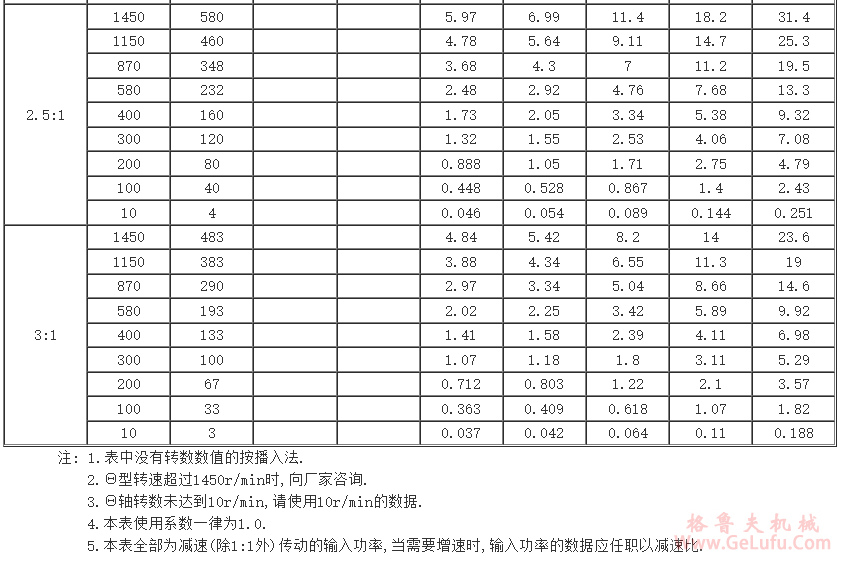

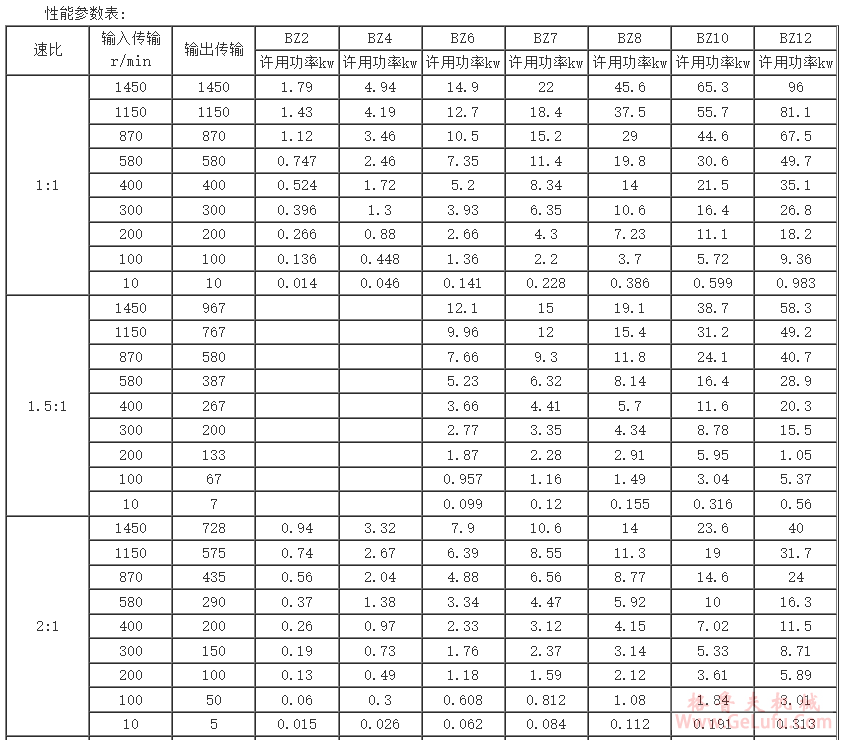

按實際輸入功率P1根據”性能參數表”選擇合適的機型.

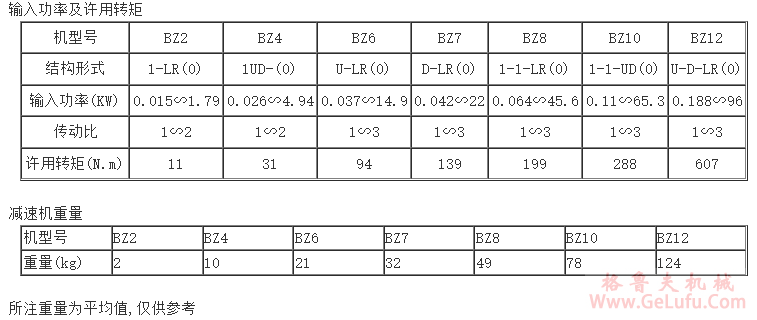

BZ系列螺旋錐齒輪轉向箱輸入功率、許用轉矩及減速機重量

BZ系列螺旋錐齒輪轉向箱軸配置及旋轉方向的關系

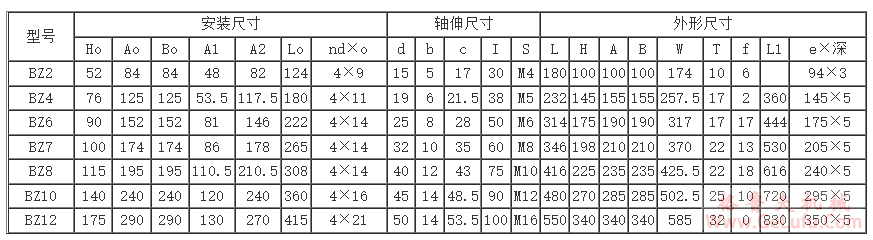

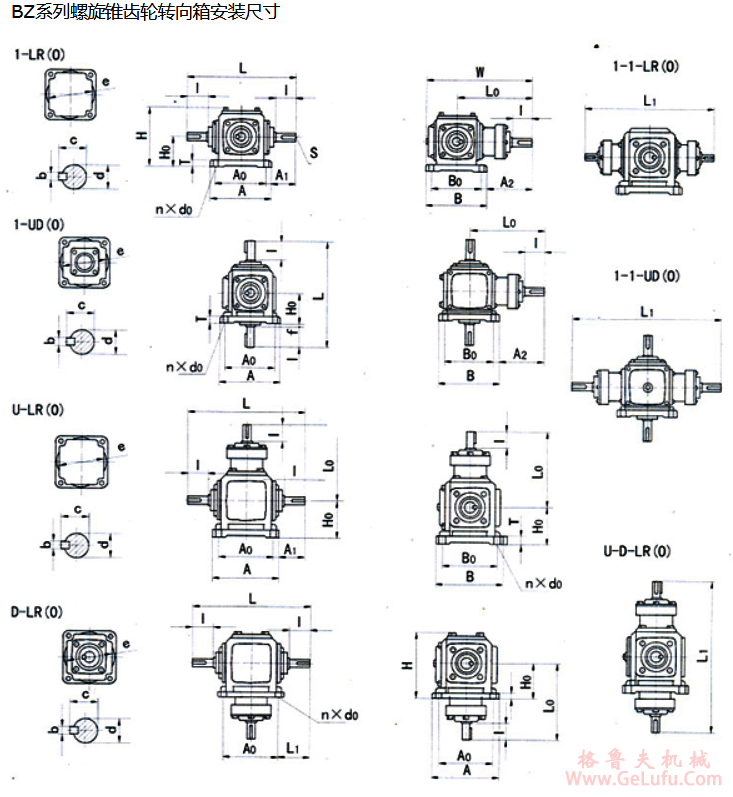

BZ2、BZ4、BZ6、BZ7、BZ8、BZ10、BZ12、系列螺旋錐齒輪轉向箱安裝尺寸
